简介:

FDQF系列全自动平压平卷筒模切清废机广泛应用于纸包装领域,如肯德基纸盒,麦当劳纸盒包装,电晕啤酒纸包装等。 它采用微电脑,人机控制界面,伺服定位,交流变频器,自动计数,手动气动锁板,光电纠偏系统,电磁提示,集中油润滑,过载保护和独特的传动装置,可确保平稳运行 返回纸和进纸的确定,精确的定位和错误的取出。 机器的所有关键部件和控件均已导入。 这样的安装可以使机器处于稳定的压力,精确的定位,平稳的移动,安全性和可靠性。



型号 FDQF1100x780 FDQF1400x780 定制
最大模切范围

1050mmx750mm

1350x750mm

模切精度

±0.10-0.20mm

纸张克重

180-600g/㎡

模切速度

80-120 times/min

气压要求

0.6Mpa

用气量

0.25m³/min

最大模切压力

280T

最大上料直径

1600mm

功率

30KW

30KW

机器重量

16T

18T

尺寸

12500x4500x2000mm

12500x5000x2200mm



主要机器结构

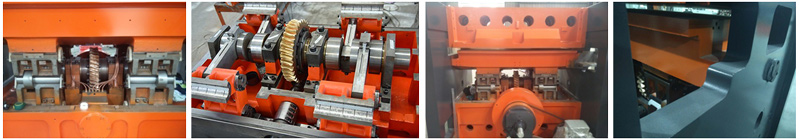

1.蜗轮蜗杆传动系统:完美的蜗轮蜗杆传动系统,保证了机械高速运行时强劲稳定的压力,使切削精确,噪音低,运行平稳,切削压力高主基架、活动架和顶架均采用高强度球墨铸铁QT500-7,具有抗拉强度高、抗变形、抗疲劳等特点。

fdqf full automatic stripping roll die cutting machine 2

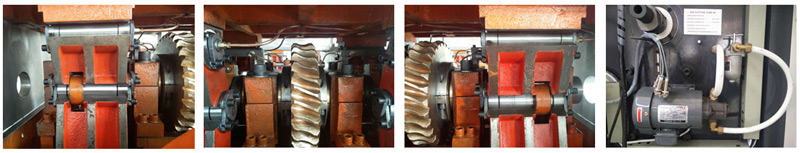

2.机芯润滑供油系统:采用强制润滑系统,保证主传动供油规律,减少摩擦,延长机器寿命,如果油压低,将停机保护。油路上增加了一个过滤器,以清除机油和流量开关,以监测缺乏油

fdqf full automatic stripping roll die cutting machine 3

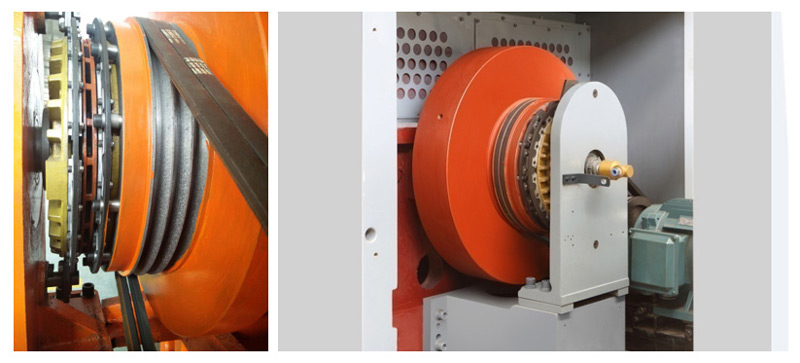

3. 模切机由一个7.5KW的主电机。它不仅能节电,而且能实现无级调速,特别是与超大飞轮配合时,使模切力强劲、平稳,可进一步降低电耗。气动离合器制动:通过调节气压来控制驱动扭矩,降低噪音,提高制动性能。超负荷运行时,机器会自动停机,反应灵敏、速度快。

fdqf full automatic stripping roll die cutting machine 4

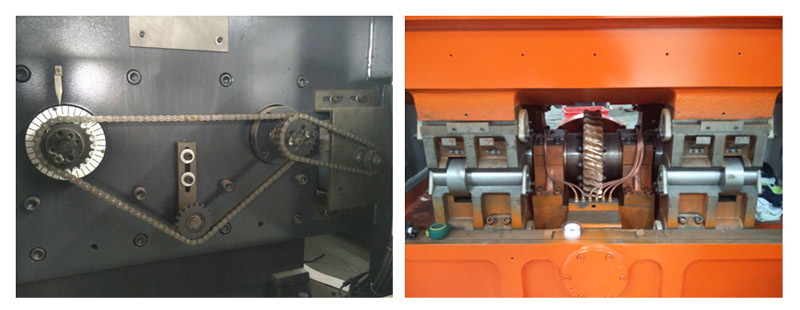

4. 电动控制压力:准确、快速的实现模切压力的调节,压力通过电机自动调节,通过HMI控制四脚,非常方便、准确。

fdqf full automatic stripping roll die cutting machine 5

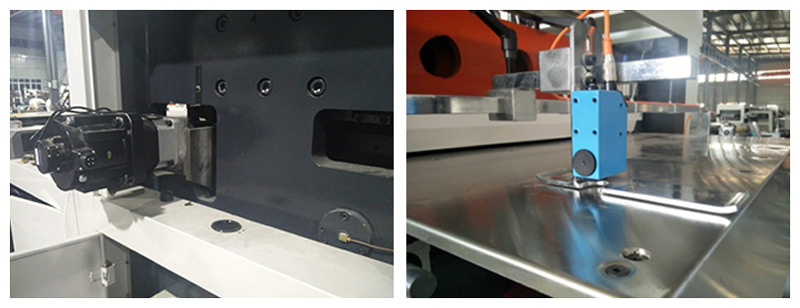

5. 伺服电机与色标的协调,可实现对颜色的识别,保证模切精度。只需简单地通过微电脑控制器设置送料长度即实现

fdqf full automatic stripping roll die cutting machine 6

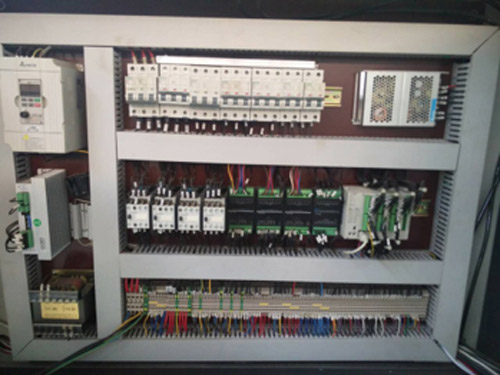

6. 电器柜

fdqf full automatic stripping roll die cutting machine 7

电动机:变频器控制主电动机,具有低能耗,高效率的特点。
PLC和HMI:屏幕显示运行数据和状态,所有参数均可通过屏幕设置。
电气控制系统:采用微电脑控制,编码器角度检测和控制,光电跟踪和检测,实现从进纸,输送,模切和下纸过程的自动控制和检测。
安全设备:机器发生故障时发出警报,并自动关闭以提供保护。

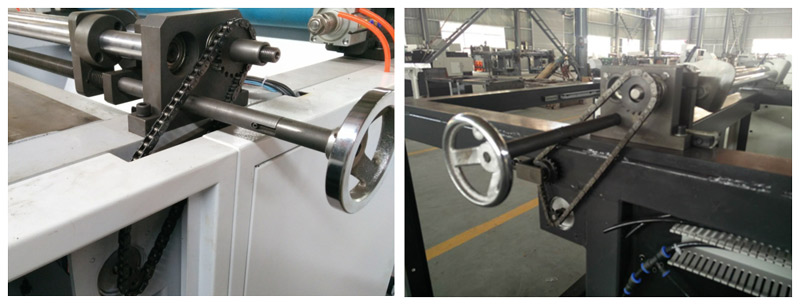

7. 纠偏单元: 该装置由电机控制,可将纸张固定和调整到正确的位置. (左或者右)

fdqf full automatic stripping roll die cutting machine 8

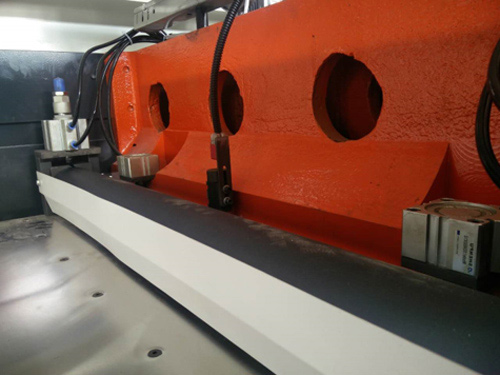

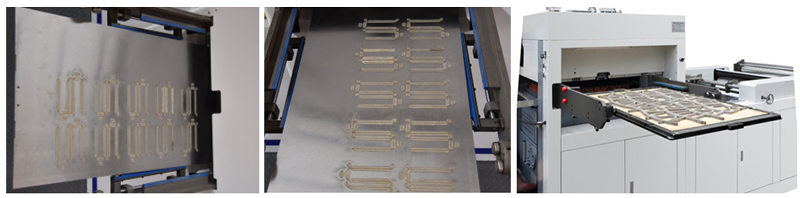

8. 模切部门采用气动锁版装置,以免从机器上脱落。
    模切板:65Mn钢板热处理,高硬度和平整度。

fdqf full automatic stripping roll die cutting machine 9

9. 卡纸警报:当进纸卡纸时,警报系统使机器停止运转。

fdqf full automatic stripping roll die cutting machine 10

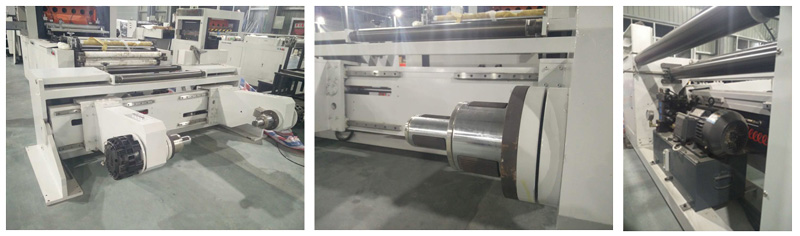

10. 采用液压无轴送纸器,可支持3寸,6寸,12寸。 最大卷纸直径1.6m。

fdqf full automatic stripping roll die cutting machine 11

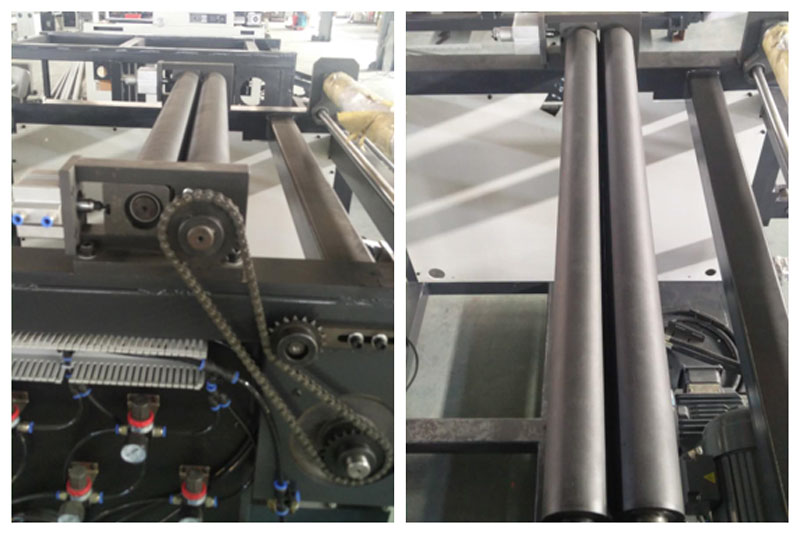

11.前气阀胶辊送料: 电机带动胶辊送纸,方便快捷。这两个胶辊是由牵引电机控制的,所以很容易使纸张自动前进。

fdqf full automatic stripping roll die cutting machine 12

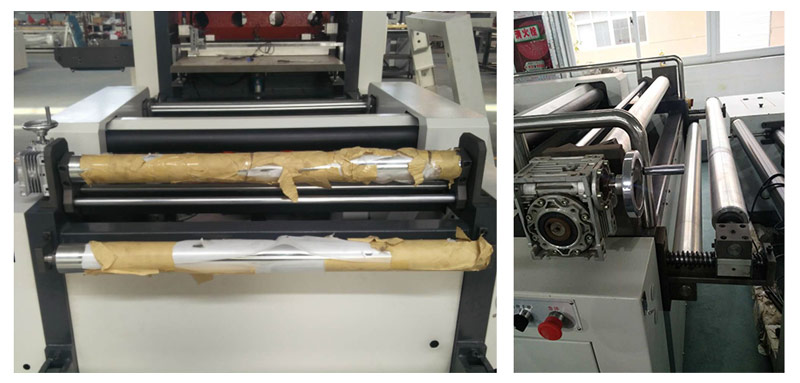

12. 曲纸装置:实现了折叠度的多级调整。不管产品的弯曲程度如何,它都可以使得原先弯曲的纸张,变得平整,是设备运行过程中更加平顺

fdqf full automatic stripping roll die cutting machine 13

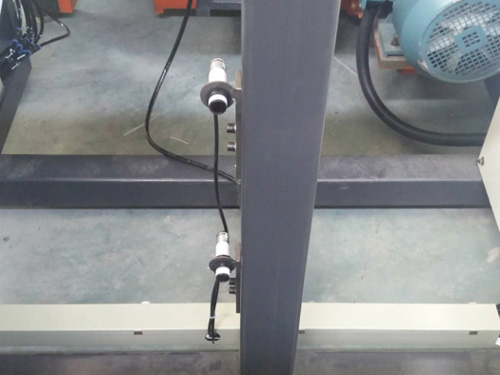

13. 进料:光电眼跟踪系统确保进料和模切速度的同步。

fdqf full automatic stripping roll die cutting machine 14

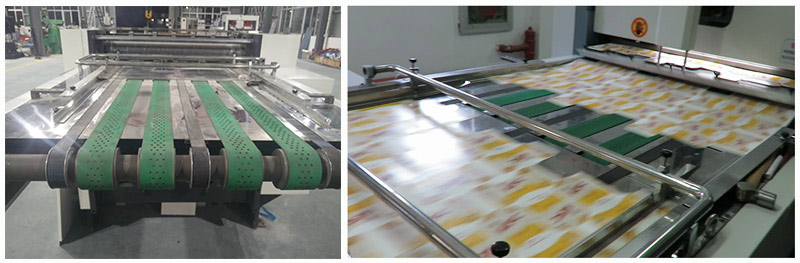

14. 进料定位段:侧边位置采用双侧装置,可根据不同幅宽的纸张进行调整。

fdqf full automatic stripping roll die cutting machine 015

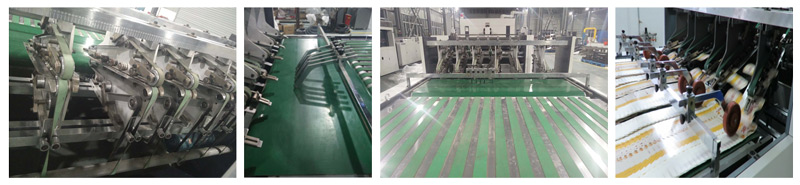

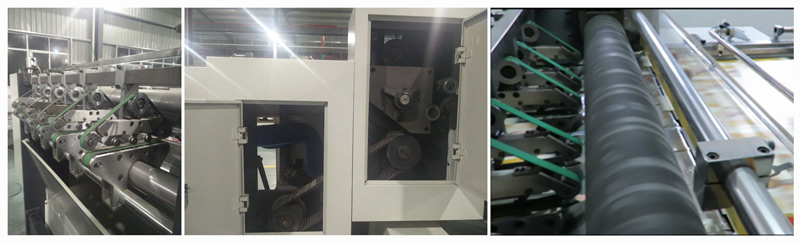

15. 清废部分:这是我们独特的技术,我们可以根据客户的要求清废各种不同的产品。清废部分采用伺服电机控制,实现准确的清废。而且清废针非常结实,可以节省更换断针的时间。废料将通过空气自动带入铁箱。

fdqf full automatic stripping roll die cutting machine 16

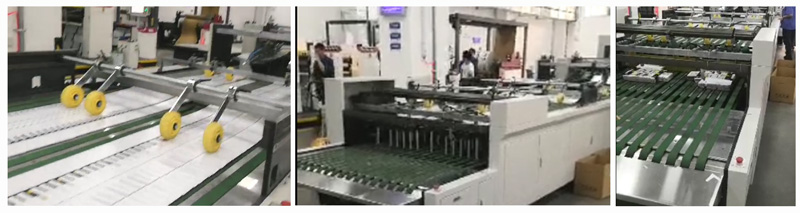

16. 清废结束后,机器将自动收料。它减少了劳动。收集装置可根据产品尺寸的不同进行调节。

fdqf full automatic stripping roll die cutting machine 17

fdqf full automatic stripping roll die cutting machine 18
