ZBQF全自动平压平卷筒清废模切机

ZBQF全自动平压平卷筒清废模切机

ZBQF系列全自动平压平卷筒清废模切机广泛用于纸包装领域,如纸杯,纸盘等。 它采用微电脑,人机控制界面,伺服定位,交流变频器,自动计数,手动气动锁板,光电纠偏系统,电磁提示,集中油润滑,过载保护和独特的传动装置,可确保平稳运行 返回纸和进纸的确定,精确的定位和错误的取出。 机器的电器采用进口品牌。 这样的安装可以使机器处于稳定的压力,精确的定位,平稳的移动,安全性和可靠性。



技术参数

型号

ZBQF970x550(640)

ZBQF1080x640

最大模切范围

950mmx520mm (610mm)

1050mmx610mm

模切精度

0.20mm

0.20mm

纸张克重

120-400g/㎡

120-400g/㎡

模切速度

100-180 次/分

100-180 times/min

气压要求

0.6Mpa

0.6Mpa

用电量

0.25m³/min

0.25m³/min

模切压力

150 T / 280 T

280 T

最大纸直径

1600mm

1600mm

功率

20KW

22KW

清废精度

99%

99%

堆垛高度

18-25mm

18-25mm

适合纸宽

Max 950mm. Min 500mm

Max 1050mm. Min 500mm

机器重量

8T

10T

机器尺寸

8000x2500x2000mm

10000x2500x2000mm



主要机器结构

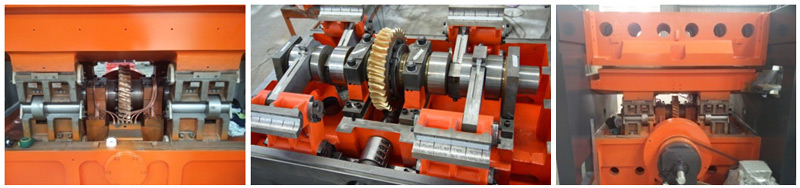

1.蜗轮蜗杆传动系统:完美的蜗轮蜗杆传动系统,保证了机械高速运行时强劲稳定的压力,使切削精确,噪音低,运行平稳,切削压力高主基架、活动架和顶架均采用高强度球墨铸铁QT500-7,具有抗拉强度高、抗变形、抗疲劳等特点。

zbqf fully automatic stripping roll die cutting machine 2

2.机芯润滑供油系统:采用强制润滑系统,保证主传动供油规律,减少摩擦,延长机器寿命,如果油压低,将停机保护。油路上增加了一个过滤器,以清除机油和流量开关,以监测缺乏油

zbqf fully automatic stripping roll die cutting machine 3

3. 模切机由一个7.5KW的主电机。它不仅能节电,而且能实现无级调速,特别是与超大飞轮配合时,使模切力强劲、平稳,可进一步降低电耗。气动离合器制动:通过调节气压来控制驱动扭矩,降低噪音,提高制动性能。超负荷运行时,机器会自动停机,反应灵敏、速度快。

zbqf fully automatic stripping roll die cutting machine 4

4. 电动控制压力:准确、快速的实现模切压力的调节,压力通过电机自动调节,通过HMI控制四脚,非常方便、准确。

zbqf fully automatic stripping roll die cutting machine 5

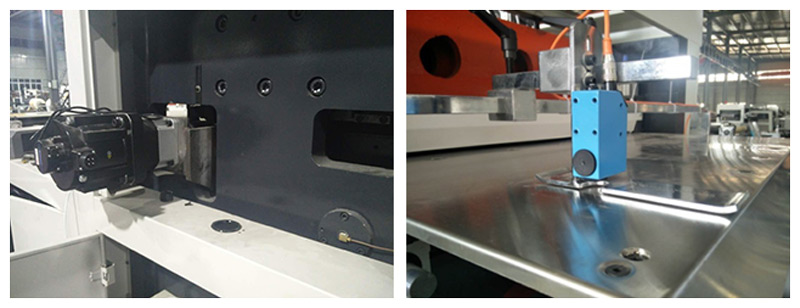

5. 伺服电机与色标的协调,可实现对颜色的识别,保证模切精度。只需简单地通过微电脑控制器设置送料长度即实现

zbqf fully automatic stripping roll die cutting machine 6

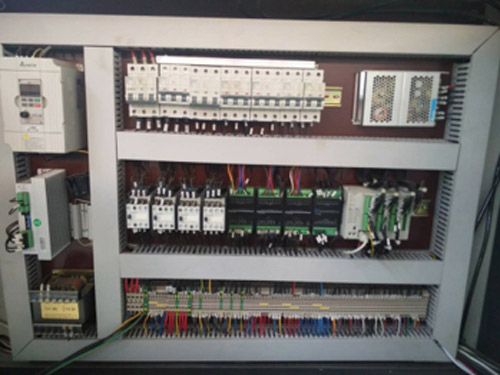

6. 电器柜

zbqf fully automatic stripping roll die cutting machine 7

电动机:变频器控制主电动机,具有低能耗,高效率的特点。
PLC和HMI:屏幕显示运行数据和状态,所有参数均可通过屏幕设置。
电气控制系统:采用微电脑控制,编码器角度检测和控制,光电跟踪和检测,实现从进纸,输送,模切和下纸过程的自动控制和检测。
安全设备:机器发生故障时发出警报,并自动关闭以提供保护。

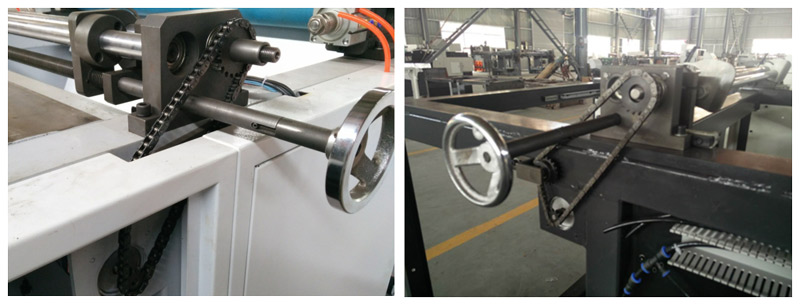

7. 纠偏单元: 该装置由电机控制,可将纸张固定和调整到正确的位置. (左或者右)

zbqf fully automatic stripping roll die cutting machine 8

8.模切部门采用气动锁版装置,以免从机器上脱落。
模切板:65Mn钢板热处理,高硬度和平整度。
可以将模切刀板和板框取出,这样可以节省换板时间。

zbqf fully automatic stripping roll die cutting machine 9

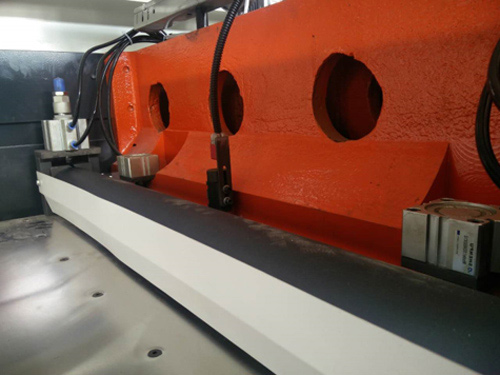

9. 卡纸警报:当进纸卡纸时,警报系统使机器停止运转。

zbqf fully automatic stripping roll die cutting machine 10

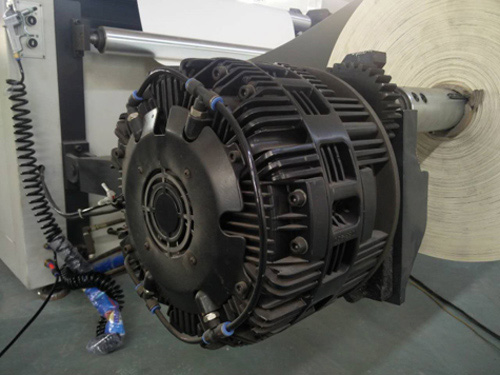

10. 上料装置:气刹控制,手动张力控制,液压升降,可支撑至少1.5T。 最大卷纸直径1.6m。

zbqf fully automatic stripping roll die cutting machine 11

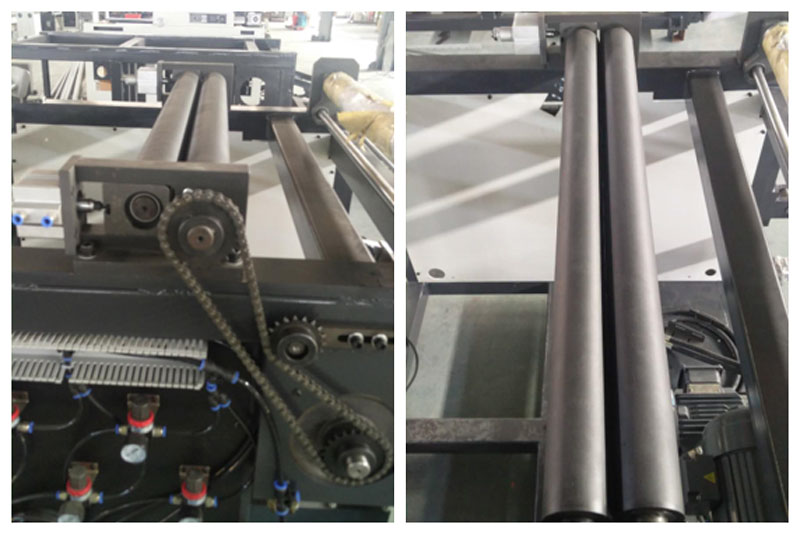

11. 前气阀胶辊送料: 电机带动胶辊送纸,方便快捷。这两个胶辊是由牵引电机控制的,所以很容易使纸张自动前进。

zbqf fully automatic stripping roll die cutting machine 12

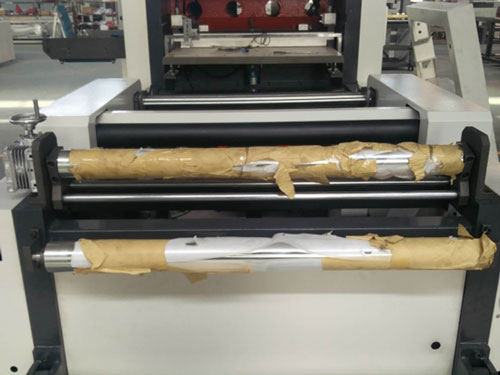

12. 曲纸装置:实现了折叠度的多级调整。不管产品的弯曲程度如何,它都可以使得原先弯曲的纸张,变得平整,是设备运行过程中更加平顺

zbqf fully automatic stripping roll die cutting machine 13

13. 进料:光电眼跟踪系统确保进料和模切速度的同步。

zbqf fully automatic stripping roll die cutting machine 14

14. 机器的模切和输送部分必须非常平直,清废部分由伺服电机控制,并且发现往复运动可以与模切机的速度同步。 清废部分可手动调节,合适宽度在500-1050mm之间。 冲孔压力达到2吨。

zbqf fully automatic stripping roll die cutting machine 15

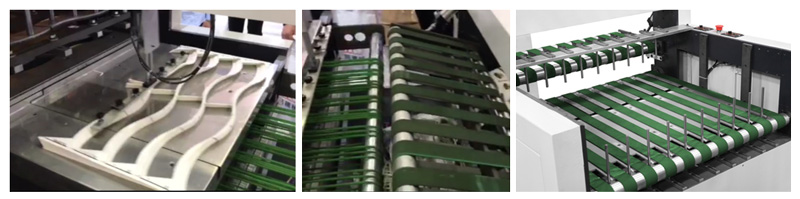

15. 清废后,废料将被清除并自动放入废纸箱,然后有序地收集纸杯片。 它减少了很多劳动成本,但提高了效率。

zbqf fully automatic stripping roll die cutting machine 16

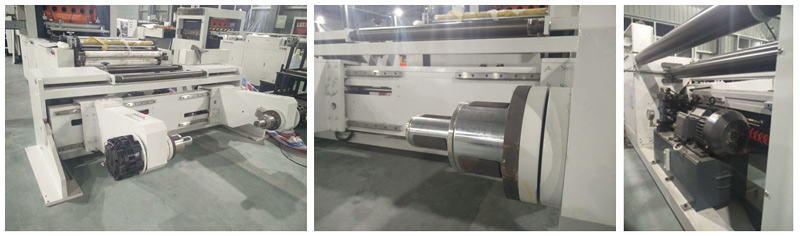

选配: 采用液压无轴送纸器,可支持3′′,6′′,12′′。 最大卷纸直径1.6m。

zbqf fully automatic stripping roll die cutting machine 17
