高速卷筒平压平模切机

高速卷筒平压平模切机

简介

FD系列全自动卷平压平筒模切机基于国际先进技术,具有高稳定性,高安全性能,成品精度高等特点,广泛用于纸盒、纸盒等纸包装。 它采用微电脑,人机控制界面,伺服定位,交流变频器,自动计数,手动气动锁板,光电校正偏差系统,电磁提示,集中式机油润滑,过载保护和独特的传动装置。 这样可以保证退纸和送纸的平稳操作,精确的定位和正确的取纸。 机器的关键部件和电器采用进口品牌。 这样的安装可以使机器处于稳定的压力,精确的定位,平稳的移动,安全性和可靠性。

技术规格

型号 970x550(640) FDZ1080x640 FDZ1200x640 FDZ1400x780 定制
最大模切范围 940x520mm(610) 1050x610mm 1160x610mm 1350x750mm
最大纸宽 950mm 1060mm 1180mm 1380mm
模切精度 ±0.10-0.2mm
适合纸张克重 120-400g/㎡ / 120-600g/㎡ 120-600g/㎡
模切速度 100-180 times/min 80-130 times/min
气压要求 0.6Mpa
用气量 0.25m³/min
最大模切压力 150T/280T 280T
最大上料直径 1600mm
稳定运行功率 11KW 11KW 14KW 14KW



主要机器结构

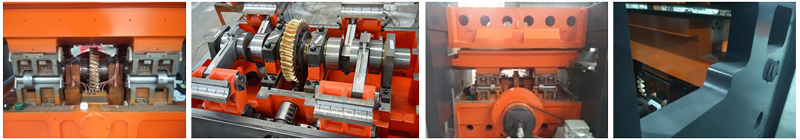

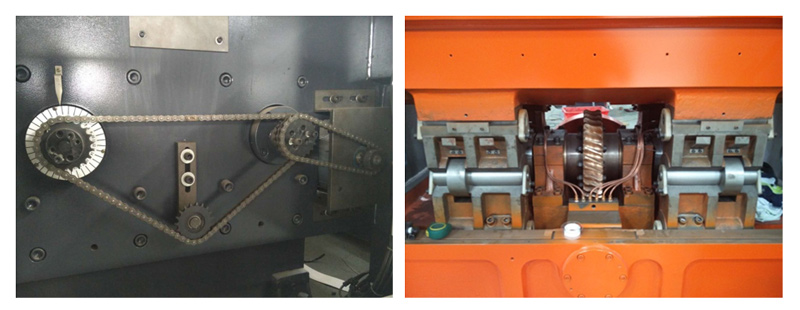

1.蜗轮蜗杆传动系统:完美的蜗轮蜗杆传动系统,保证了机械高速运行时强劲稳定的压力,使切削精确,噪音低,运行平稳,切削压力高主基架、活动架和顶架均采用高强度球墨铸铁QT500-7,具有抗拉强度高、抗变形、抗疲劳等特点。

roll die cutting machine 2

2. 机芯润滑供油系统:采用强制润滑系统,保证主传动供油规律,减少摩擦,延长机器寿命,如果油压低,将停机保护。油路上增加了一个过滤器,以清除机油和流量开关,以监测缺乏油

roll die cutting machine 3
3. 模切机由一个7.5KW的主电机。它不仅能节电,而且能实现无级调速,特别是与超大飞轮配合时,使模切力强劲、平稳,可进一步降低电耗。气动离合器制动:通过调节气压来控制驱动扭矩,降低噪音,提高制动性能。超负荷运行时,机器会自动停机,反应灵敏、速度快。

roll die cutting machine 4
4.电动控制压力:准确、快速的实现模切压力的调节,压力通过电机自动调节,通过HMI控制四脚,非常方便、准确。

roll die cutting machine 5
5.伺服电机与色标的协调,可实现对颜色的识别,保证模切精度。只需简单地通过微电脑控制器设置送料长度即实现

roll die cutting machine 6

6. 电器柜

roll die cutting machine 7

电动机:变频器控制主电动机,具有低能耗,高效率的特点。
PLC和HMI:屏幕显示运行数据和状态,所有参数均可通过屏幕设置。
电气控制系统:采用微电脑控制,编码器角度检测和控制,光电跟踪和检测,实现从进纸,输送,模切和下纸过程的自动控制和检测。
安全设备:机器发生故障时发出警报,并自动关闭以提供保护。

7. 纠偏单元: 该装置由电机控制,可将纸张固定和调整到正确的位置. (左或者右)

roll die cutting machine 8

8. 模切部门采用气动锁版装置,以免从机器上脱落。
模切板:65Mn钢板热处理,高硬度和平整度。

roll die cutting machine 9

9.卡纸警报:当进纸卡纸时,警报系统使机器停止运转。

roll die cutting machine 10

10. 上料装置:气刹控制,手动张力控制,液压升降,可支撑至少1.5T重量。 最大卷纸直径1.6m。

roll die cutting machine 11

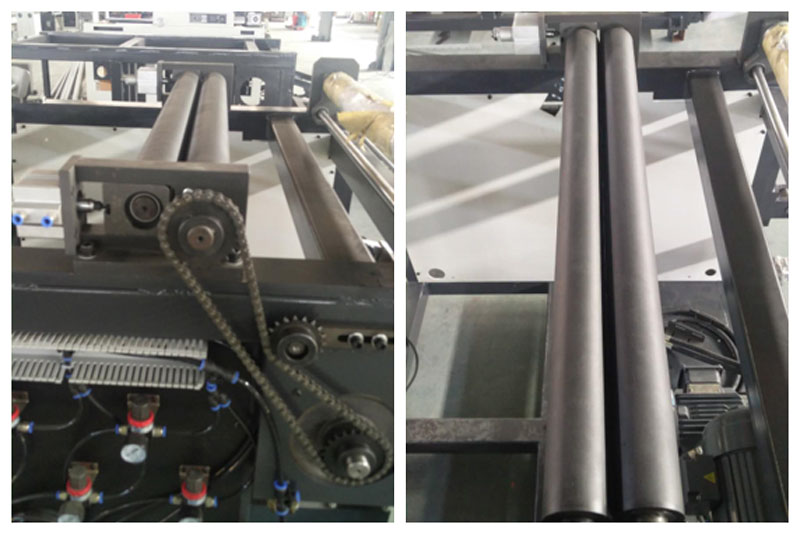

11.前气阀胶辊送料: 电机带动胶辊送纸,方便快捷。这两个胶辊是由牵引电机控制的,所以很容易使纸张自动前进。

roll die cutting machine 12

12.曲纸装置:实现了折叠度的多级调整。不管产品的弯曲程度如何,它都可以使得原先弯曲的纸张,变得平整,是设备运行过程中更加平顺

roll die cutting machine 13

13.进料:光电眼跟踪系统确保进料和模切速度的同步。

roll die cutting machine 14

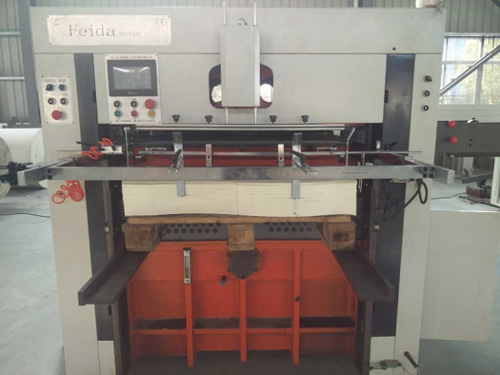

14.收集装置会自动下降,在整个模切过程中,不需要人工取纸。

roll die cutting machine 15

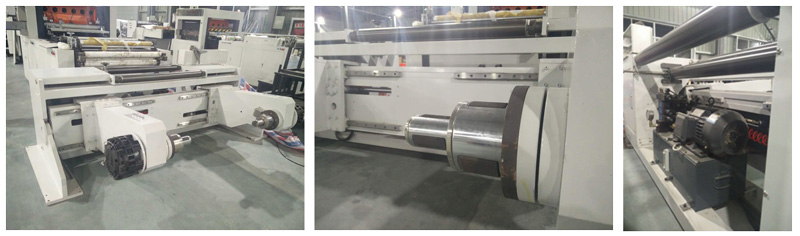

选配: 采用液压无轴送纸器,可支持3寸,6寸,12寸。 最大卷纸直径1.6m。

roll die cutting machine 16
