简介:

FDC系列自动卷筒冲切机基于国际先进技术,已广泛用于纸杯片产品中。 它采用微机,人机控制界面,伺服定位,交流变频器,光电纠偏系统,集中油润滑。

此设备适用于纸张厚度150-350克的卷筒纸进行快速,精准的冲切,收集同事清除废料,可适用于纸杯,纸碗,纸盘等产品

技术规格

型号 FDC850 FDC920 FDC1000 FDC1200
最大纸宽 850mm 920 1000 1200
冲切精度 ±0.20mm
纸张克重 150-400g/㎡
冲切速度 280-380times/min 280-380times/min 280-330times/min 260-300times/min
气压要求 0.6Mpa
用气量 0.25m³/min
机器重量 3.5T 4T 4.5T 5T
最大纸直径 1500mm
用电量 10KW 10KW 10KW 12KW



主要结构

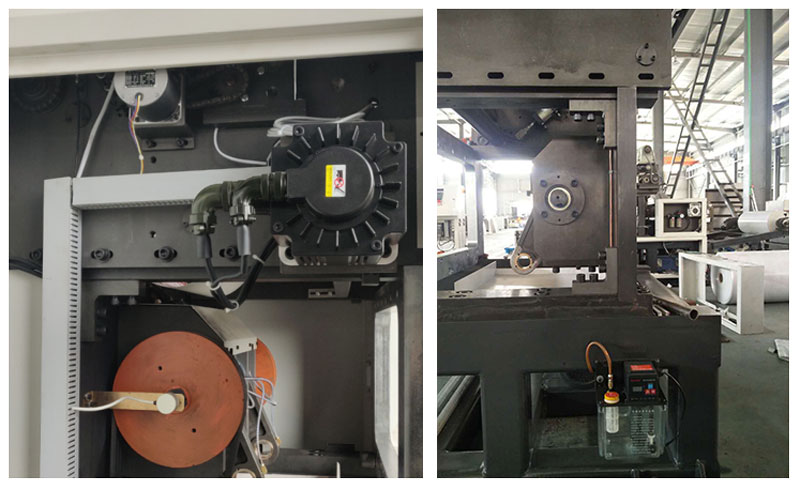

1.它采用微电脑,人机控制界面,直接连接伺服定位,精度更高,并且使墙板,底座比其他坚固得多,从而保证了机器以每秒380冲程的速度运转时不会晃动。

roll die punching machine 2

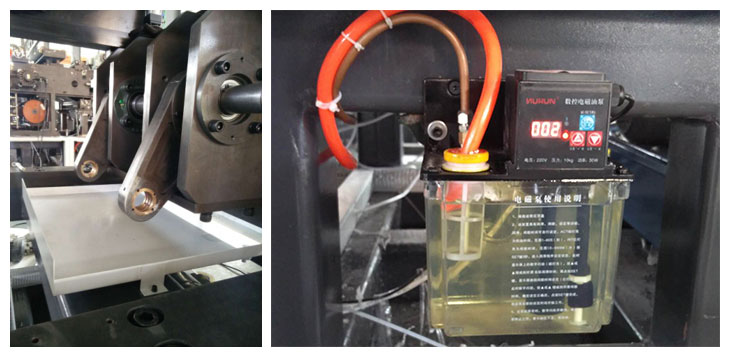

2. 润滑系统:采用强制润滑系统,以确保定期供应主驱动油并减少摩擦并延长机器寿命,您可以将其设置为每6分钟润滑10秒。

roll die punching machine 3

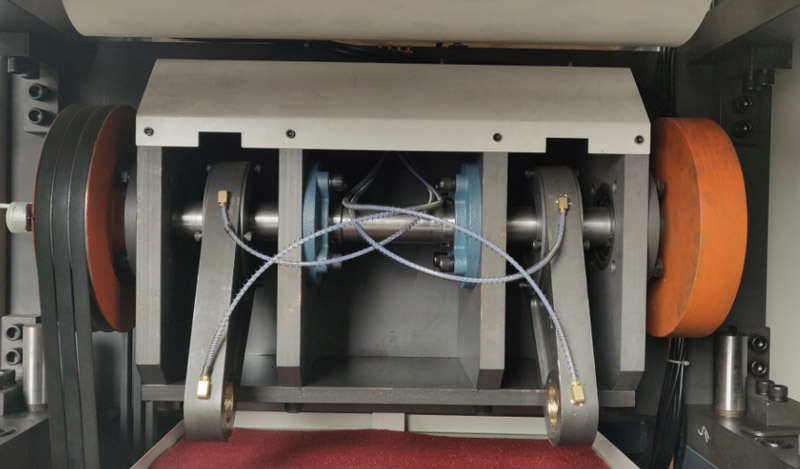

3.模切力由5.5KW变频电机提供。 它不仅省电,而且可以实现无级调速,特别是与超大飞轮配合使用时,使模切力强劲稳定,可以进一步减少用电。我们采用两个摇臂凸轮,当您更换冲模时,它们更易于调节和操作,并且具有更高的稳定压力和更高的性能。

roll die punching machine 4

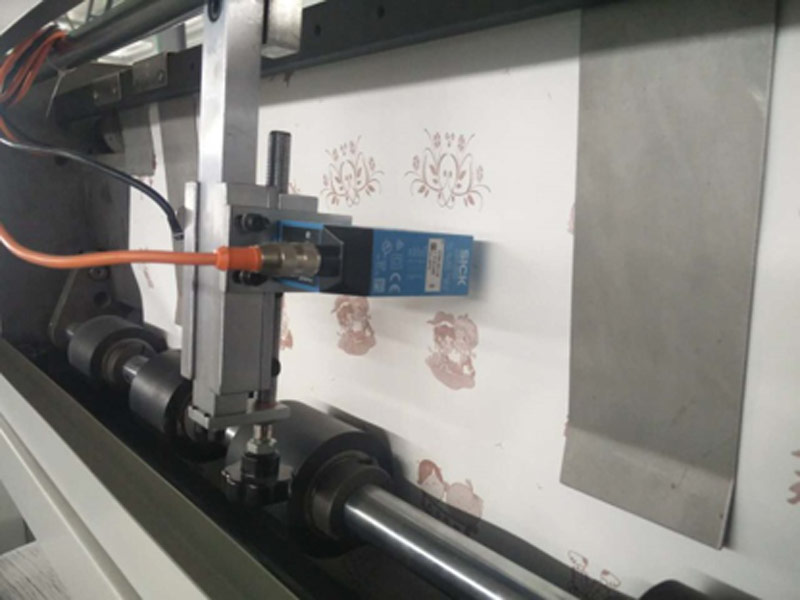

4.步进电机和光电眼之间的协调可以识别颜色,确保模切位置和图形的完美匹配。

roll die punching machine 5

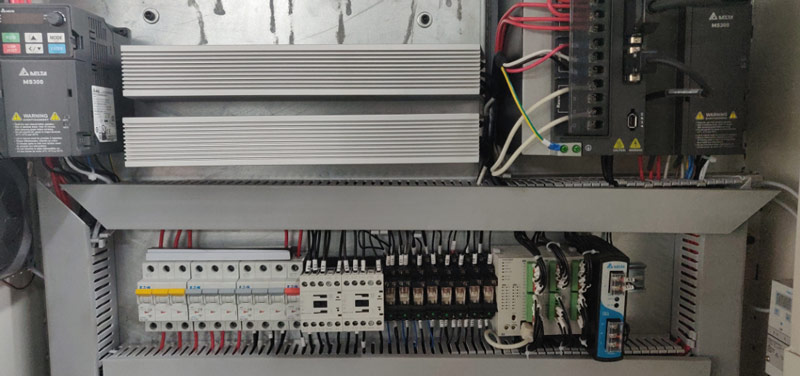

5.电气柜:变频器控制主电机,具有能耗低,效率高的特点。 PLC和HMI:屏幕显示运行数据和状态,所有参数均可通过屏幕设置。 电气控制系统:采用微电脑控制,编码器角度检测和控制,光电跟踪和检测,实现从进纸,输送,冲模和下纸过程的自动控制和检测。 自动张力控制可以自动控制纸张张力。

roll die punching machine 6

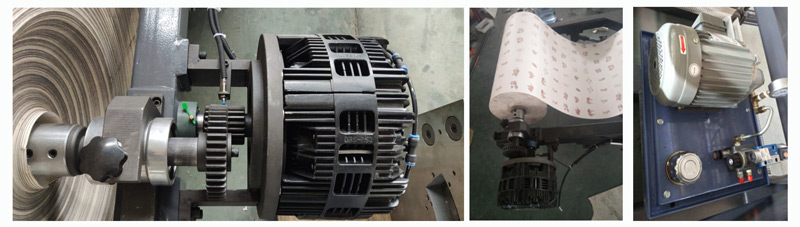

6.进纸单元:采用链条式气动滚筒退纸,张力控制退纸速度,液压,可支撑1.5T纸张。 卷纸最大直径1.5m。

roll die punching machine 07

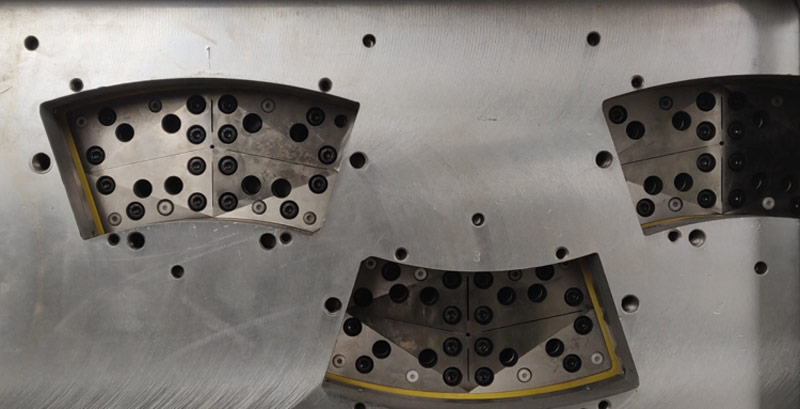

7.模切模具:我们采用瑞士材料,至少可以使用4亿次,如果模具不能很好地切割,您可以使用平磨机磨刀片,可以磨4-5次。每个型腔中的每个冲模分为4个,可以轻松调整。

roll die punching machine 8
